隨著人工智慧(AI)與高效能運算(HPC)應用的爆發式成長,半導體產業的技術競爭焦點已正式從單一晶圓廠的製程微縮(Moore's Law),轉向以 2.5D 與 3D 異質整合為核心的先進封裝技術。在當前市場格局中,台積電(TSMC)憑藉其領先的晶圓級系統整合技術(CoWoS)幾乎獨佔了高階 AI 晶片代工與封裝市場。然而,隨著輝達(Nvidia)、超微(AMD)等科技巨頭對高頻寬記憶體(HBM)及複雜異質晶粒(Chiplet)堆疊的需求呈指數型上升,台積電的 CoWoS 產能面臨長期供不應求的極端瓶頸。
這種供需失衡的現狀在半導體產業鏈內部產生了顯著的外溢效應,促使晶片設計商與系統品牌廠積極尋求「非台積電(Non-TSMC)先進封裝體系」作為產能備援與成本優化的替代路徑。在這一波典範轉移中,專注於特殊應用積體電路(ASIC)設計服務的智原科技(Faraday),憑藉其與聯華電子(UMC)長期深厚的股權與技術合作關係(聯電持有智原約 15% 股權),以及其推動的「開放式 3D-ASIC 晶片實作服務平台」,成功整合了全球第一大外包封測廠(OSAT)日月光投控(ASE)與專精於記憶體封測的力成科技(PTI),構建出一條兼具技術深度與產能彈性的垂直整合供應鏈。
這項戰略合作不僅為無法取得台積電 CoWoS 產能分配的邊緣 AI 與網通晶片客戶提供了高性價比的解決方案,更徹底改寫了傳統 ASIC 設計服務公司不具備後段實體產能的競爭劣勢,成為推動次世代半導體異質整合體系成形的重要力量。

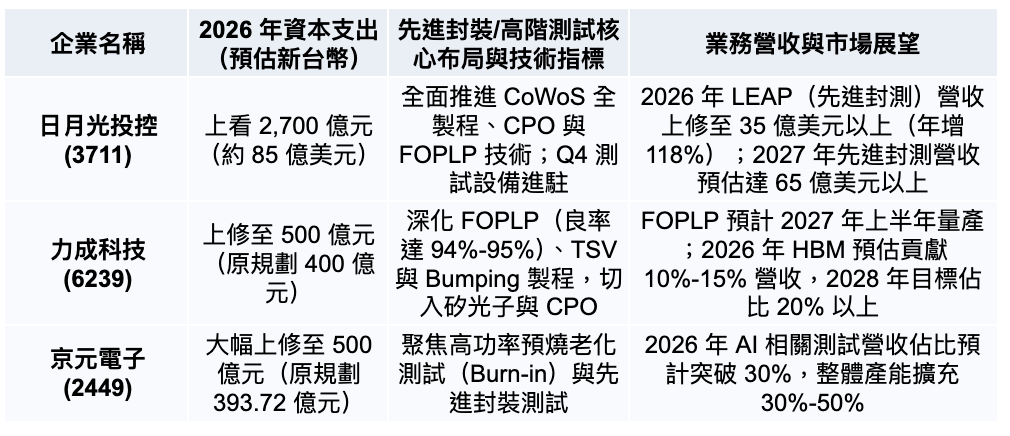

為了更直觀地理解非台積電先進封裝體系中各關鍵廠商的資本投入與市場規模,下表彙整了 2026 年台灣主要封測與測試業者因應 AI 先進封裝需求爆發所規劃的資本支出與業務營收預估:

智原(市:3035)科技作為一家中立的 ASIC 設計服務供應商(Design Service House),其
