在被動元件是什麼？電容、電感、電阻功能為何？文章有被動元件的基本介紹，本篇將重點進一步聚焦在 AI 時代下（2024 年開始），高功率運算如何重塑整個被動元件產業。
當被動元件的應用場景轉換到 AI 伺服器時，電壓與電流的上升帶動功耗同步快速上升，除了電源設計變得更複雜，板上供電密度也持續提高，被動元件也從原本的配角，走向影響系統穩定的關鍵角色。
AI 伺服器提升的不只是算力，還有整套被動元件的規格門檻
過去市場看被動元件，重點多半放在需求是否復甦、庫存是否去化，但在 AI 伺服器需求爆發之後，被動元件的產業變化已不只是出貨量成長，而是整個電子系統的設計門檻被往上推。
隨著 GPU、HBM 等高效能元件持續堆疊、系統功耗攀升、電源架構變得更複雜，整個系統面對的挑戰從單純追求效能，延伸到供電品質、散熱能力與長時間穩定運作。
從近幾代 NVIDIA AI 加速板卡與 HGX 平台演進來看，可觀察到板上與電源管理相關的元件配置愈發重要。

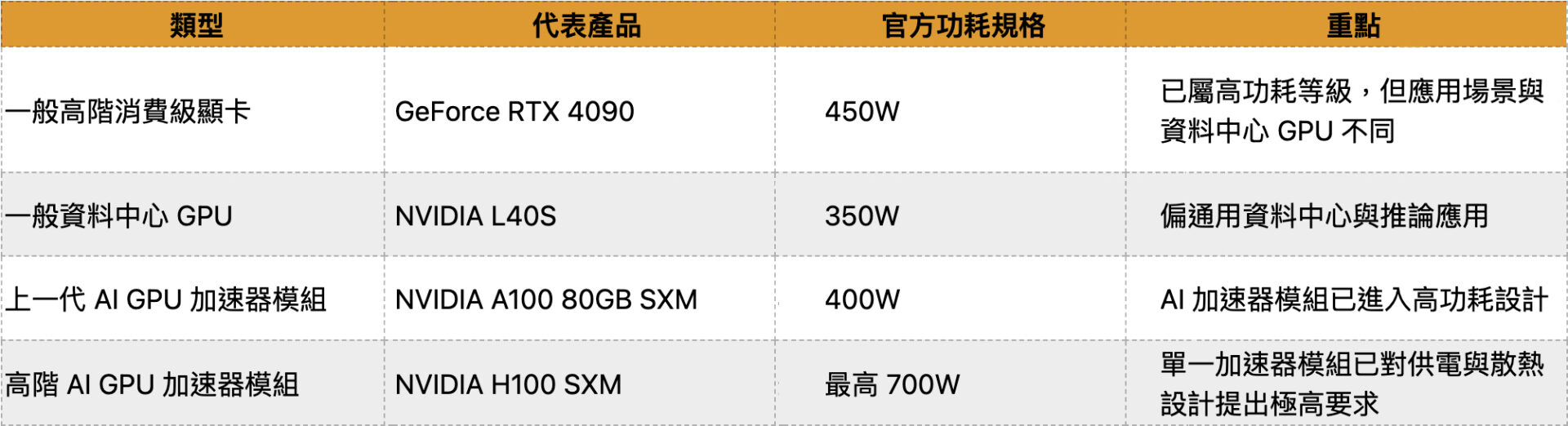

註：上表並非將不同產品視為同一層級比較，而是用來呈現從消費級 GPU、一般資料中心 GPU，到高階 AI 加速器模組之間的功耗量級差異。

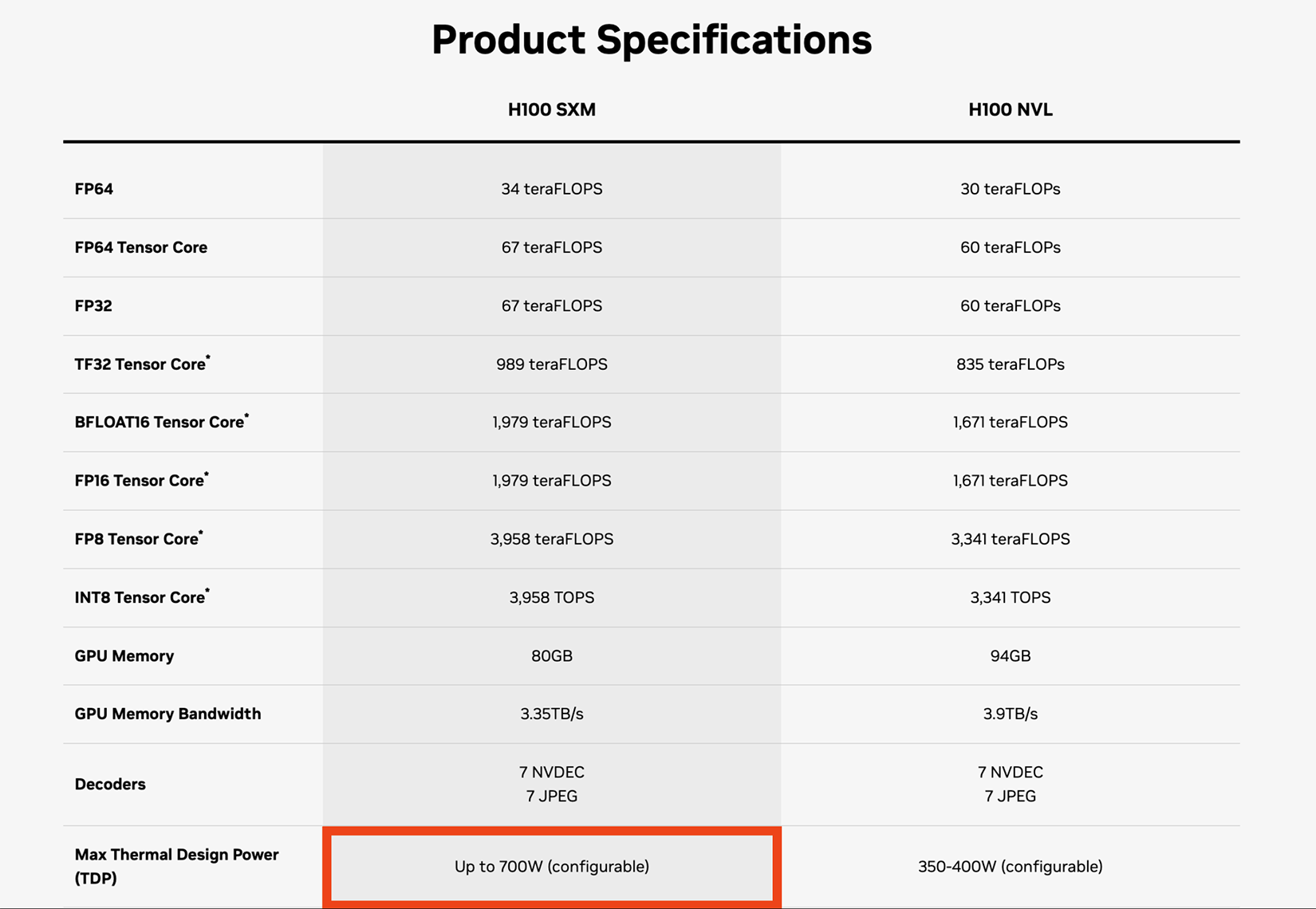

以資料中心 GPU 加速器模組 NVIDIA H100 SXM 為例，其 TDP 最高可達 700W，反映高階 AI 加速器已進入高功耗時代，當單一加速器模組的功耗拉升，系統不只需要更強的散熱能力，模組周邊與板級供電設計也必須同步升級，包括穩壓、濾波、能量轉換，以及電磁雜訊抑制等設計難度都會提高。
註：TDP 可理解為產品在高負載下對散熱與供電設計提出的功耗等級要求。
NVIDIA H100 SXM
source : NVIDIA

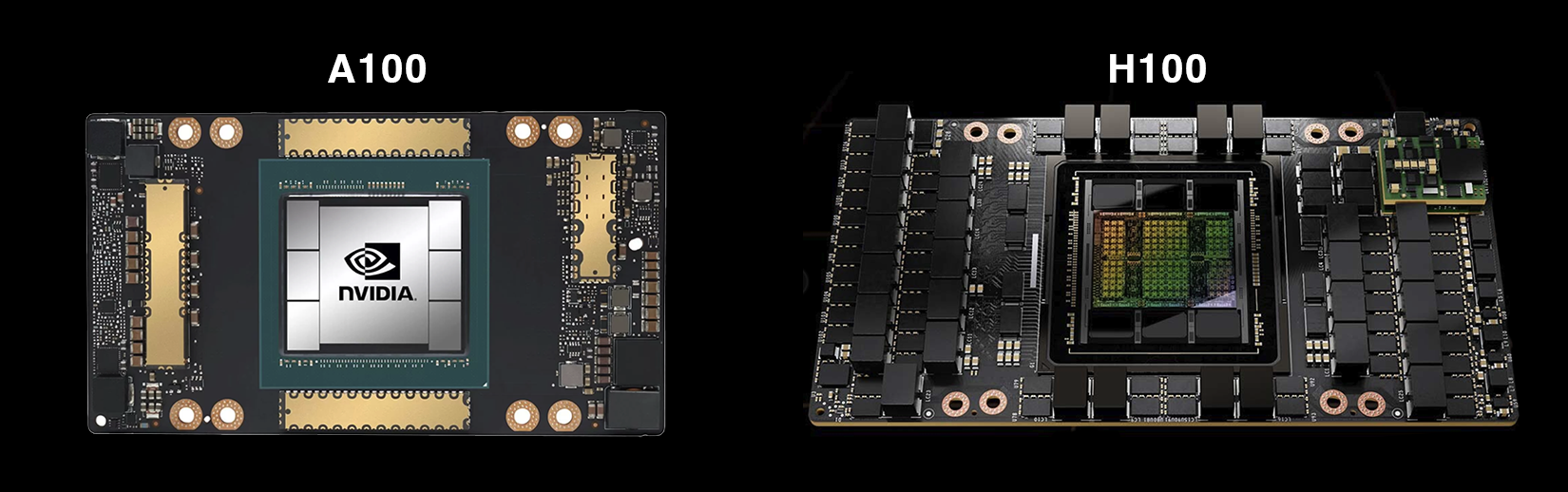

從 A100 SXM 到 H100 SXM 的模組外觀可觀察到，H100 周邊與供電管理相關的元件配置更密集，反映高階 AI GPU 在功耗提升後，對穩壓、濾波、電源轉換與抗干擾設計的要求也同步提高。
NVIDIA A100、H100
從電容、電感到電阻：被動元件正在全面高階化
AI 伺服器拉高被動元件的規格門檻，但這波升級並不是只發生在單一產品，而是電容、電感與電阻分別從材料、結構、製程與應用場景上同步升級。

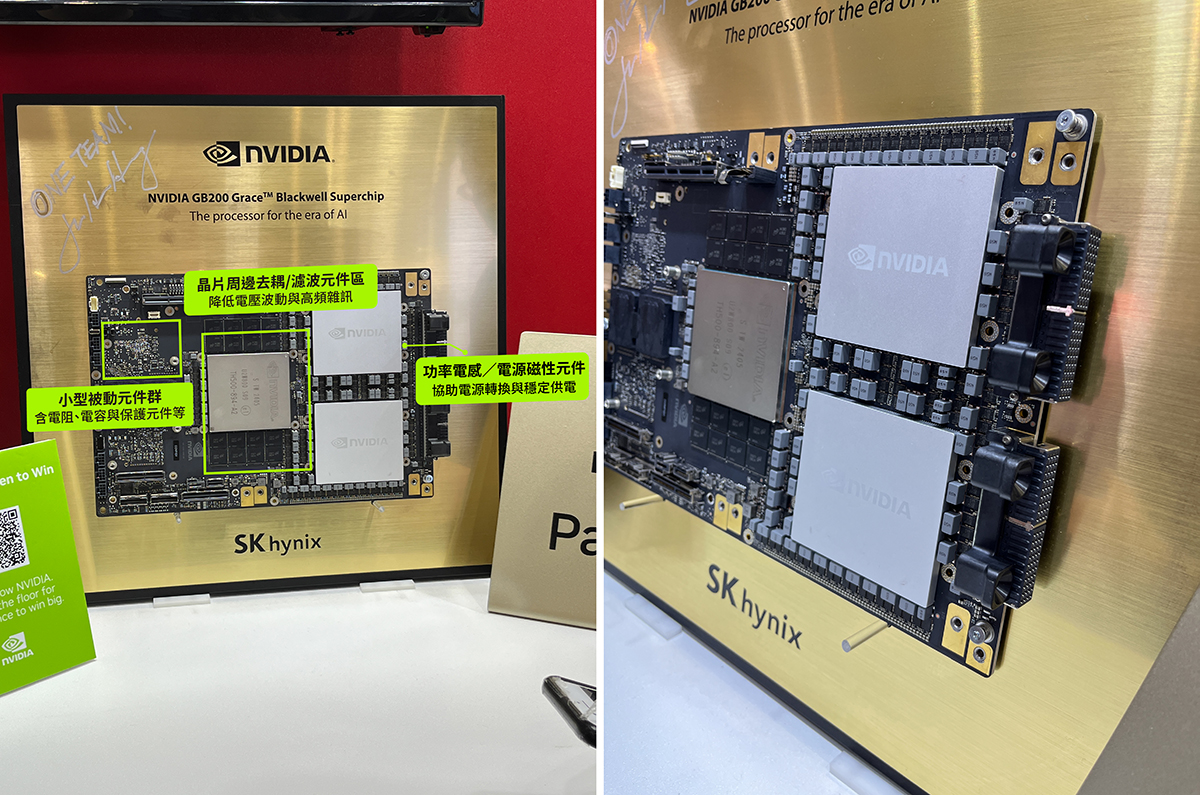

NVIDIA GB200
source : 富果研究部
- 在電容端，傳統 MLCC 持續往小型化、高容值、高耐壓與高可靠度發展；固態電容強調低阻抗
